Schilderständer und Aufstellvorrichtungen
Klicken Sie auf die Grafik, um zu vergrößern!
|
|
Für das Aufstellen von Verkehrszeichen sind die Vorschriften der TL - Aufstellvorrichtungen 97 zu beachten. In den „TL - Aufstellvorrichtungen“ sind die Kräfte zu den einzelnen Standsicherheitsklassen vorgegeben. Beispiel: Klasse K1 bedeutet, die Aufstellvorrichtung muss in einem Meter Höhe einer Zugbelastung von 130 N (Newton, 10 N ~ 1 kg) standhalten. K1 symbolisiert eine entsprechend mögliche Windlast, die auf das Schild bei etwa 8 Beaufort einwirkt. Da wir Verkehrszeichen in verschiedenen Größen und Höhen anbringen, sind in den ZTV-SA, Anhang 3, in den dort aufgeführten Tabellen verschiedene Standsicherheitsklassen eingetragen. |
Klicken Sie auf die Grafik, um zu vergrößern!
|
|

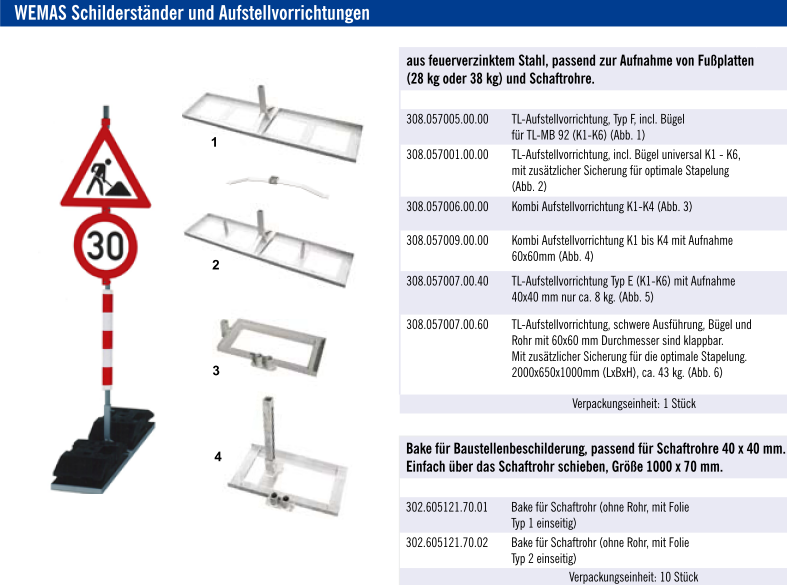

WEMAS Schilderständer und Aufstellvorrichtungen
aus feuerverzinktem Stahl, passend zur Aufnahme von Fußplatten (28 kg oder 38 kg) und Schaftrohre.
Art.-Nr.:
308.057005.00.00 TL-Aufstellvorrichtung, Typ F, incl. Bügel für TL-MB 92 (K1-K6) (Abb. 1)
308.057001.00.00 TL-Aufstellvorrichtung, incl. Bügel universal K1 - K6, mit zusätzlicher Sicherung für optimale Stapelung (Abb. 2)
308.057006.00.00 Kombi Aufstellvorrichtung K1-K4 (Abb. 3)
308.057009.00.00 Kombi Aufstellvorrichtung K1 bis K4 mit Aufnahme 60x60mm (Abb. 4)

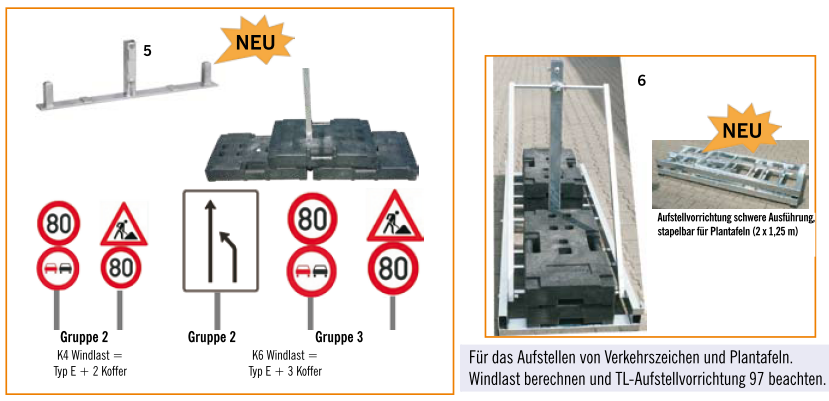

308.057007.00.40 TL-Aufstellvorrichtung Typ E (K1-K6) mit Aufnahme 40x40 mm nur ca. 8 kg. (Abb. 5)
308.057007.00.60 TL-Aufstellvorrichtung, schwere Ausführung, Bügel und Rohr mit 60x60 mm Durchmesser sind klappbar.
Mit zusätzlicher Sicherung für die optimale Stapelung. 2000x650x1000mm (LxBxH), ca. 43 kg. (Abb. 6)
Verpackungseinheit: 1 Stück
Für das Aufstellen von Verkehrszeichen und Plantafeln. Windlast berechnen und TL-Aufstellvorrichtung 97 beachten. Aufstellvorrichtung schwere Ausführung, stapelbar für Plantafeln (2 x 1,25 m) NEU 6 Bake für Baustellenbeschilderung, passend für Schaftrohre 40 x 40 mm. Einfach über das Schaftrohr schieben, Größe 1000 x 70 mm.
302.605121.70.01 Bake für Schaftrohr (ohne Rohr, mit Folie Typ 1 einseitig)
302.605121.70.02 Bake für Schaftrohr (ohne Rohr, mit Folie Typ 2 einseitig)
Verpackungseinheit: 10 Stück
